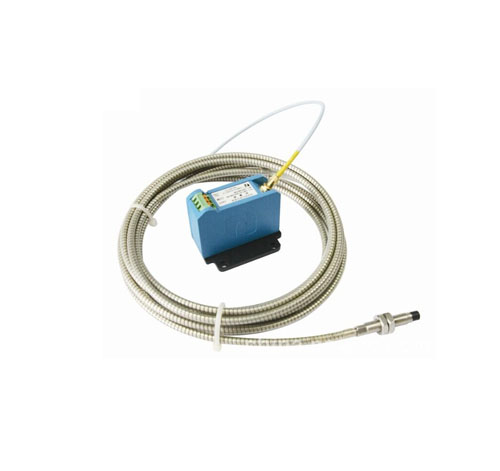

KM1100電渦流位移傳感器能測量被測體（須是金屬導體）與探頭端面的相對位置。由于其非接觸測量、長期工作可靠性高、靈敏度高、抗干擾能力強、響應速度快、不受油水等介質的影響，常被用于對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行長期實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及進行預測性維修。可測量位移、振幅、轉速、尺寸、厚度、表面不平度等。從轉子動力學、軸承學的理論上分析，大型旋轉機械的運行狀態主要取決于其核心——轉軸，而電渦流位移傳感器能直接測量轉軸的狀態，測量結果可靠、可信。

一、簡介
KM1100系列電渦流位移傳感器的**科技：
1、“線圈*佳溫度穩定性參數匹配”技術保證良好的探頭溫度穩定性；
2、采用新型PPS工程塑料通過“二次注塑”工藝，保證良好的探頭密封性、尺寸穩定性和互換性，工作溫度范圍擴展到-50℃～+175℃；
3、“變形聯接”工藝組合，更高探頭強度、可靠性；
4、“深度負反饋穩定諧振回路”技術，使前置器穩定性達到(0.05%/℃,0.02%/年)；
5、按規范設計生產，前置器可在-50～+105℃環境下長期連續工作；
6、前置器電路采用容錯設計，保證任意接線錯誤不會損壞；
7、前置器采用新電子技術，功耗低于12mA；
8、前置器殼體采用壓鑄工藝、高頻插座內凹及接線端子鑲嵌保護、工程塑料隔離絕緣等結構，使前置器更加堅固、安裝使用更加方便；
9、**的電渦流位移傳感器相頻特性的測試和控制方法，使KM1100系列產品在動態特性方面處于較好水平。

應用領域：
正廣泛應用于電力、石油化工、冶金等行業的汽輪機、水輪機、發電機、鼓風機、壓縮機、齒輪箱等設備的位移、振動、轉速、油膜厚度等參數的在線監測與故障診斷。

典型應用示意

技術指標

探頭：工作溫度-50～ +175°C  溫漂≤0.05%/°C
前置器：工作溫度-50～ +120°C  溫漂≤0.05%/°C
互換性：誤差≤5%
頻響：0～10kHz；幅頻特性1kHz處-1%、10kHz處-5%；相頻特性1kHz處-1°、10kHz處-100輸出特性：
1、負電壓輸出        供電電源：-18Vdc～ -24Vdc   功耗≤12mA(不含輸出電流)
2、4～20mA電流輸出   供電電源：+18Vdc～ +30Vdc   功耗≤12mA(不含輸出電流)

二、 探頭型號規格

CWY-DO-1100T□A-□B-□C-□D-□□E-□□F-□□K

A 探頭直徑選擇

☆ 選擇探頭直徑，應保證其線性量程大于被測體*大移動范圍20%以上，除非被測面面積不能滿足*小試件尺寸要求或安裝空間限制，應該選擇較大的線性,量程

B 螺紋規格選擇 常用探頭殼體螺紋規格

☆ 螺紋規格允許有其它選擇

C 安裝方式選擇
 標準安裝

反向安裝
（方式一）通常用套筒固定于機器外

（方式二）φ50探頭常用方式

電纜側出
安裝軸向空間較小時選用，通常用夾塊固定

法蘭安裝
安裝軸向空間較小時選用，用螺栓固定

☆ 除非采用機器外部安裝支架安裝探頭或者安裝空間限制，通常選擇標準安裝類型的探頭。

D 無螺紋長選擇
以10mm為單位，
*小無螺紋長0mm      0 0，
*大無螺紋長250mm    2 5，
遞增量10mm           0 1

☆ 探頭的無螺紋部分是為了方便安裝：采用螺孔安裝時,適當長度的無螺紋部分可以減少需要旋入螺孔的長度。

E 殼體長度選擇
以10mm為單位，
*小殼體長度20mm   0 2 ，
*大殼體長度250mm  2 5 ，
遞增量10mm        0 1

☆ 探頭殼體長度取決于安裝位置與被測面的距離。

F 電纜長度選擇

0 5  表示： 0.5m
1 0  表示： 1.0m
5 0  表示： 5.0m
9 0  表示： 9.0m

☆  電纜長度選擇應考慮被測面與前置器安裝位置之間的距離。采用螺孔安裝時，建議選擇05(0.5m)、10(1.0m)，易于保證旋動探頭時，探頭電纜與探頭能一起轉動，不易扭斷電纜，而且需選用延伸電纜，延伸電纜長度與探頭總長之和為5m或9m。在機器內部安裝探頭，選擇探頭總長應保證電纜接頭能處于機器外部，以防機器內部的機油污染接頭。

K 鎧裝選擇
“K”表示電纜帶鎧裝

☆ 如果探頭電纜無管道保護，建議選擇鎧裝探頭，以使探頭電纜不易被損壞。

選型示例
CWY-DO-1100T08-M10×1-B-01-05-50
表示：探頭直徑φ8、殼體螺紋M10×1、標準安裝方式、無螺紋長10mm，殼體長度50mm、電纜長度5m、不帶鎧裝。

三、前置器型號規格
CWY - DO - 1100Q □□A -□□ B-□C

A 探頭直徑選擇
0 5    配φ5探頭；
0 8    配φ8探；
1 1    配φ11探頭；

2 5    配φ25探頭；
5 0    配φ50探頭；

B 電纜長度選擇
5 0   配5m電纜長探頭；

9 0   配9m電纜長探頭；

C 輸出方式選擇
V 負電壓輸出(-18Vdc～ -26Vdc供電)；
I 4～20mA電流輸出(+18Vdc～ +30Vdc供電)；

☆ 前置器出廠時按40CrMo鋼校準，如果被測體材料不是40CrMo鋼，訂貨時應說明被測體材料，出廠時則按指定材料校準。

☆ 負電壓輸出信號與美國本特利·內華達公司BN3300、7200系列及德國PHILIPS產品兼容，4～20mA電流壓輸出信號便于輸入計算機數據采集系統。

造型示例
CWY-DO-1100Q08-50V
表示：配φ8、5m長電纜探頭，負電壓輸出（-18Vdc～ -26Vdc供電）。

延伸電纜選型：

CWY -DO-1100Y-□□ K

造型示例：

CWY-DO-1100Y-40K

表示：KM1100系列電渦流傳感器延伸電纜，電纜長度4m、帶鎧裝。
