一、概述

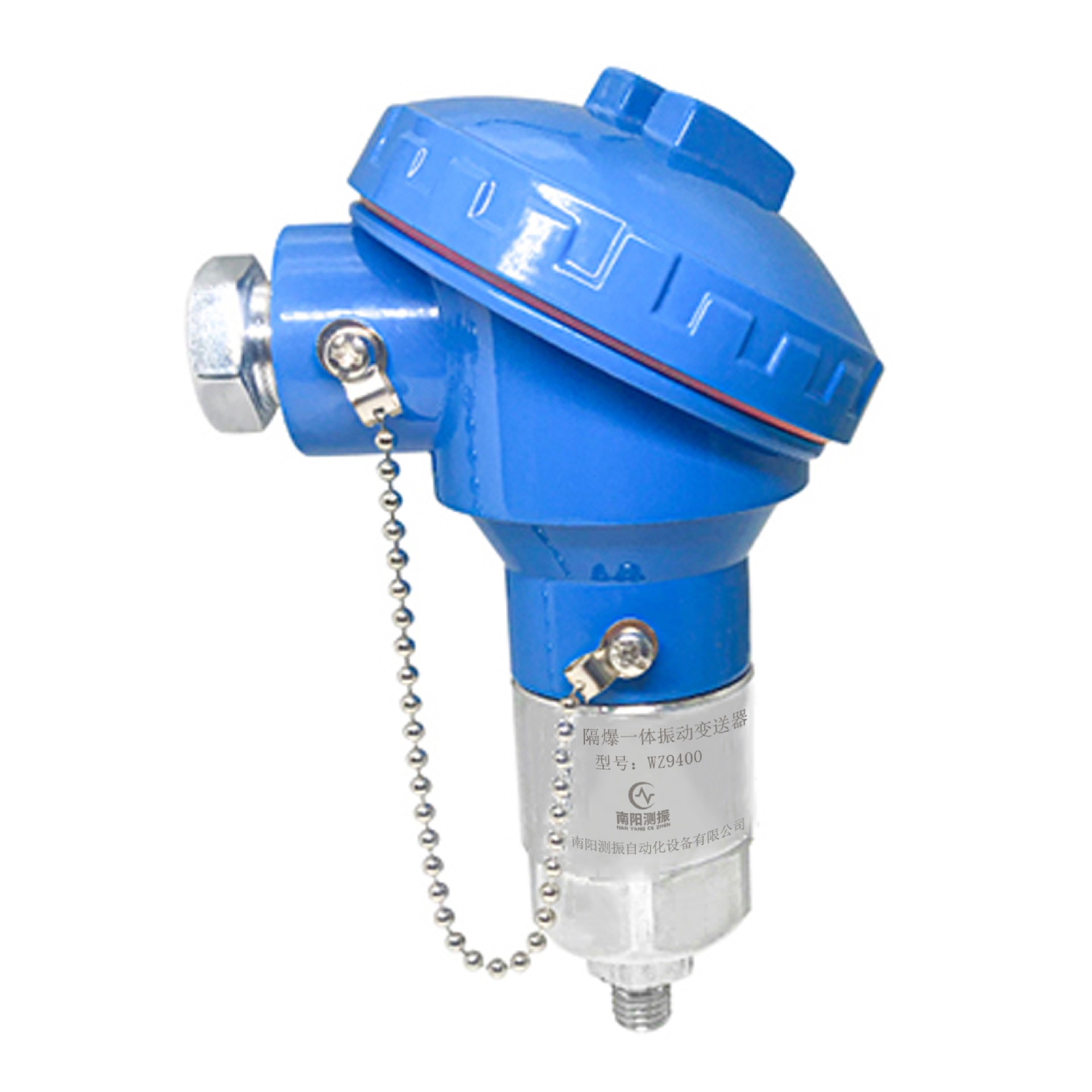

WZ9400 防爆一體振動變送器為我公司研發的微型變送器， 主要由壓電敏感元件及測量、轉換、積分、放大、變送等主要電路 組成。其各項指標均滿足《ISO2954-1975》和《GB13824-1992》中 提出的各項要求。它在原壓電式加速度傳感器的基礎上，增加了內 置精密積分電路，實現速度量的輸出，具有動態特性優良、頻響寬、 使用壽命長、外觀小而精致的特點。本產品具有接線容錯保護，穩定性好，抗干擾能力強等優良特性。

二、主要技術參數

測量范圍：振動速度 0-100mm/s(*大可選)

振動加速度 0-50g (*大可選)

振動位移 0-8000um(*大可選)

輸出方式：4-20mA 兩線制

響應頻率：2Hz-2000HZ（加速度量）

5Hz-2000HZ（速度量）

10Hz-2000HZ(振動位移量）

速度方向：從底部到傳感器（正向）

環境溫度：-40℃~+60℃

精 確 度：±5%

供電電壓：+24VDC

可承受*大沖擊力：2000g

壓電材料：PZT-5

防護等級：Ip65

重 量: 約 110g

外殼材料：不銹鋼

防爆等級：EX D IIB T6 Ga

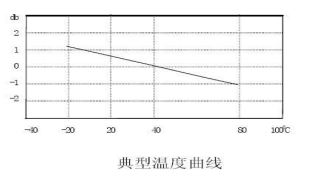

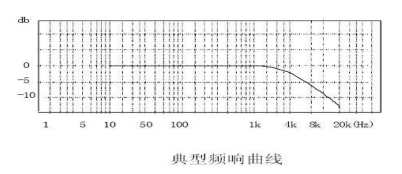

三、溫度及頻響曲線

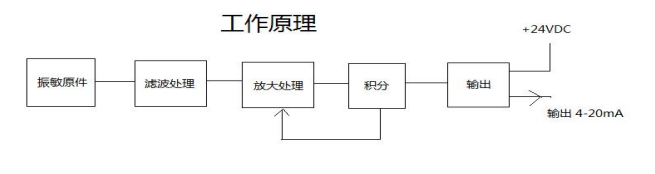

四、原理圖
