一、概述

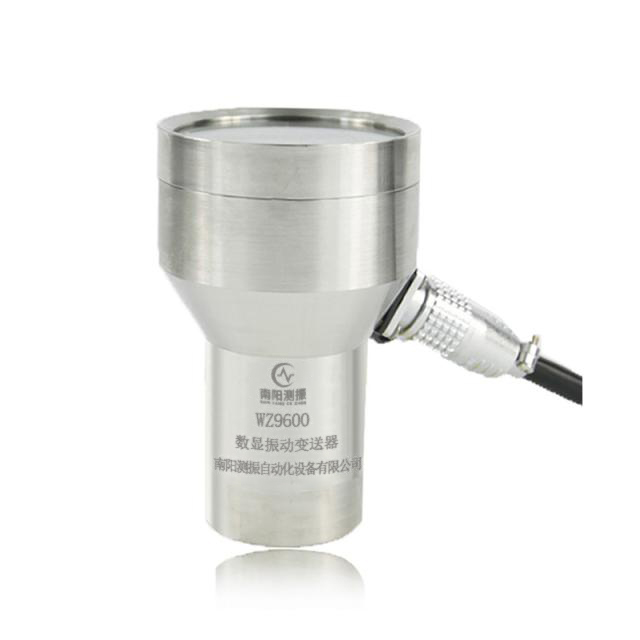

　　WZ9600一體化數顯振動變送器為本公司研發的智能型功能的產品。該變送器能夠實現替代傳統工業使用傳感器配儀表的功能。變送器主要用于對汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱等大型旋轉機械的振動時時監測保護。對于機殼振動，軸瓦振動，轉子的不平衡、不對中，機件松動，滾動軸承損壞，齒輪損壞等原因引起的振動變化能夠進行測量。
　　WZ9600一體化數顯振動變送器 顯示采用高清點陣液晶顯示屏，電器元器件采用美國進口原裝芯片。大大提高供電寬電壓范圍，及高溫環境使用。變送器具有誤差自動修正功能，自動恢復歸零等設置。CZ9600 一體化數顯振動變送器可將振動速度有效值或振動位移峰峰值轉換為模擬量4-20mA電流信號輸出。 CZ9600 一體化數顯振動變送器可選帶背光的LCD顯示屏用于現場顯示，可選不銹鋼外殼，適合于惡劣環境的長期狀態監測。

二、技術參數

l 頻響：5Hz-1000Hz  (速度量)

　　　10Hz-1000Hz (振動位移量)

　　2Hz-2000Hz　(加速度量）

l 量程范圍：0—50g

0—200mm/s

0—10mm

l 供電電壓：+24VDC

l 負載電阻：≤500 Ω

l 工作溫度：-40℃- +85℃

l 防護等級：IP62

l 溫漂：≤0.1%℃

l 分辨率：0.05%

l 精度：±5%

l 過載電流：≤50mA(過熱或短路保護）

l 輸出電流：4-20mA

l 重    量：約450克 （不銹鋼/可按用戶要求改用其他材料）

l 外形尺寸：84mm×65mm（led顯示）

三、可選項目參數

l 485通訊協議

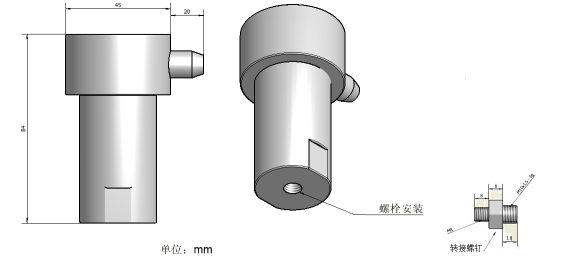

四、變送器外殼尺寸圖

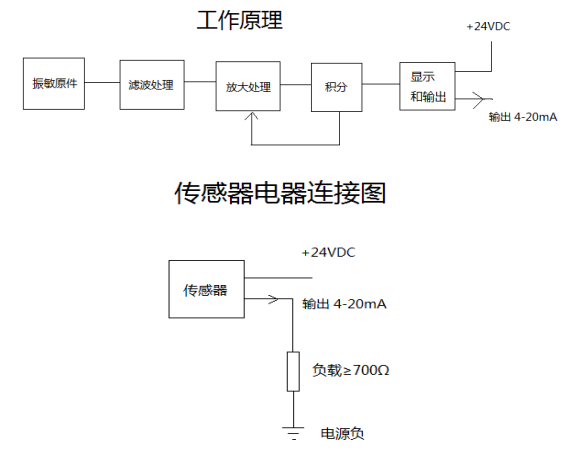

五、原理和電器接線圖
