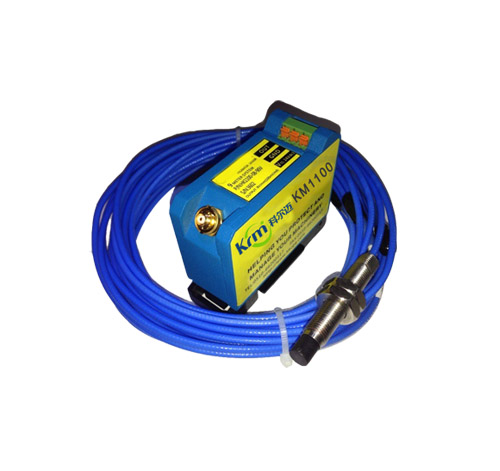

KM1100電渦流位移傳感器能測量被測體（須是金屬導體）與探頭端面的相對位置。由于其非接觸測量、長期工作可靠性高、靈敏度高、抗干擾能力強、響應速度快、不受油水等介質的影響，常被用于對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行長期實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及進行預測性維修?？蓽y量位移、振幅、轉速、尺寸、厚度、表面不平度等。從轉子動力學、軸承學的理論上分析，大型旋轉機械的運行狀態主要取決于其核心——轉軸，而電渦流位移傳感器能直接測量轉軸的狀態，測量結果可靠、可信。

一、簡介
KM1100系列電渦流位移傳感器的**科技：
1、“線圈*佳溫度穩定性參數匹配”技術保證良好的探頭溫度穩定性；
2、采用新型PPS工程塑料通過“二次注塑”工藝，保證良好的探頭密封性、尺寸穩定性和互換性，工作溫度范圍擴展到-50℃～+175℃；
3、“變形聯接”工藝組合，更高探頭強度、可靠性；
4、“深度負反饋穩定諧振回路”技術，使前置器穩定性達到(0.05%/℃,0.02%/年)；
5、按軍用規范設計生產，前置器可在-50～+105℃環境下長期連續工作；
6、前置器電路采用容錯設計，保證任意接線錯誤不會損壞；
7、前置器采用新電子技術，功耗低于12mA；
8、前置器殼體采用壓鑄工藝、高頻插座內凹及接線端子鑲嵌保護、工程塑料隔離絕緣等結構，使前置器更加堅固、安裝使用更加方便；
9、電渦流位移傳感器相頻特性的測試和控制方法，使KM1100系列產品在動態特性方面處于好的水平。

應用領域：
正廣泛應用于電力、石油化工、冶金等行業的汽輪機、水輪機、發電機、鼓風機、壓縮機、齒輪箱等設備的位移、振動、轉速、油膜厚度等參數的在線監測與故障診斷。

典型應用示意

技術指標

探頭：工作溫度-50～ +175°C  溫漂≤0.05%/°C
前置器：工作溫度-50～ +120°C  溫漂≤0.05%/°C
互換性：誤差≤5%
頻響：0～10kHz；幅頻特性1kHz處-1%、10kHz處-5%；相頻特性1kHz處-1°、10kHz處-100輸出特性：
1、負電壓輸出        供電電源：-18Vdc～ -24Vdc   功耗≤12mA(不含輸出電流)
2、4～20mA電流輸出   供電電源：+18Vdc～ +30Vdc   功耗≤12mA(不含輸出電流)

二、 探頭型號規格

A 探頭直徑選擇

☆ 選擇探頭直徑，應保證其線性量程大于被測體*大移動范圍20%以上，除非被測面面積不能滿足*小試件尺寸要求或安裝空間限制，應該選擇較大的線性,量程
