一、 簡介

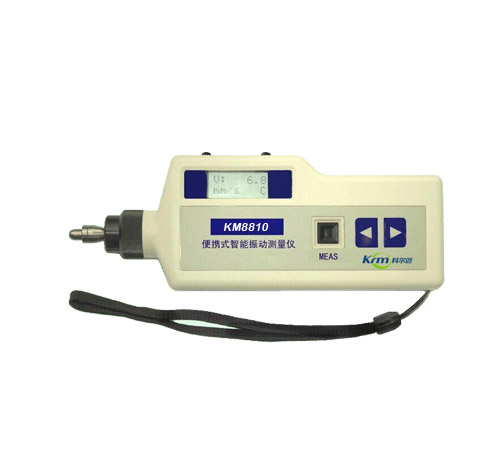

  KM8810測振儀是用于測量各種旋轉機械振動的一體化、袖珍型、手持式測振儀表，該儀表適于電力、石油、化工、冶金等工業部門的振動檢測。

 二、 功能特點：

1、結構簡單，操作方便。一體化設計，將加速度傳感器和儀表裝在一個殼體內，使用時只需將儀表探頭對準被測體，按下測量鍵即可進行測量。

2、儀表采用一節9V疊層電池供電，具有低電壓檢測和指示功能，當電池電壓下降到影響測量精度值，液晶顯示器有電池符號出現，提醒用戶更換電池。

3、具有自動關機功能，使得電池具有更長的使用壽命。

4、儀表具有鎖存功能，松開測量鍵后可將數據鎖存，便于使用、讀數。

5、儀表主要從能量的角度反應被測物體振動的大小，可以測量振動速度的均方根值，位移的峰－峰值以及加速度的半峰值，從而滿足了各種測振需要。

三、 主要技術指標：

1、測量范圍：振動位移（P-P）： 0～1999μm

             振動速度（RMS）：0～199.9mm/s

             振動加速度( O-P) ：0～199.9m/s2

2、幅值測量誤差：

（1）頻響范圍與幅值誤差：

            振動位移（P-P）：  10～500Hz，≤±5%

            振動速度（RMS）： 10～500Hz，≤±5%

            振動加速度（O-P）：10～1000Hz，≤±10%

（2）幅值線性誤差：

 振動位移（P-P）：0～20μm，≤±10% ＞20μm，≤±5%

         振動速度（RMS）： 0～2.0mm/s, ≤±10% ＞2.0mm/s，≤±5%

         振動加速度（O-P）：0～2.0m/s2, ≤±10%＞2.0m/s2，≤±5%

（3）低電壓指示：電池電壓低于5.5V，顯示低壓提示符，此時應更換電池。

（4）數據保持時間：當松開測量鍵后，測量的數據能保持一分鐘。

（5）示值波動：示值指示波動不大于一個分辨率。

（6）使用環境：環境溫度：0～40℃　　相對濕度：≤80%  大氣壓力：75～106Kpa

（7）尺寸：185（H）×68（W）×30（D）mm

（8）重量：230g（含電池）

四、工作原理

加速度傳感器信號首先經濾波放大得到加速度信號，然后經一級積分得到速度信號，此信號再經一級積分便得到位移信號，這三種信號經測量選擇開關選擇出一種信號，進行交直流轉換和A/D轉換，*后送三位半液晶屏顯示。
