1．在線監測分析系統

1臺筆記本電腦（或臺式上位機），可通過網絡連接1臺或多臺6通道便攜式高速動態數據采集器，構成在線監測分析系統，如圖1.1、圖1.2所示：

?  單臺6通道便攜式高速動態數據采集器連接上位機，可直接使用交叉網絡線連接，也可采樣串行線連接；

?  配置多臺采集器時，需使用HUB或交換機，組成小型局域網；

2．巡檢測試系統

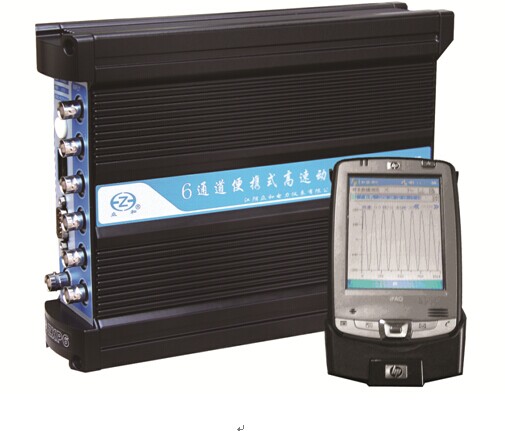

采集器可配置一臺PDA，構成巡檢測試系統，如圖1.2所示：

圖1.3 巡檢測試系統組成圖

?  PDA與采集器之間通過隨系統配置的串行線連接；

3．頻率測試系統

本系統上位機軟件和PDA軟件中，包含專用于頻率測試的模塊，采集器連接上位機或PDA，可用于葉片、結構頻響測試、振動響應分析等場合。
