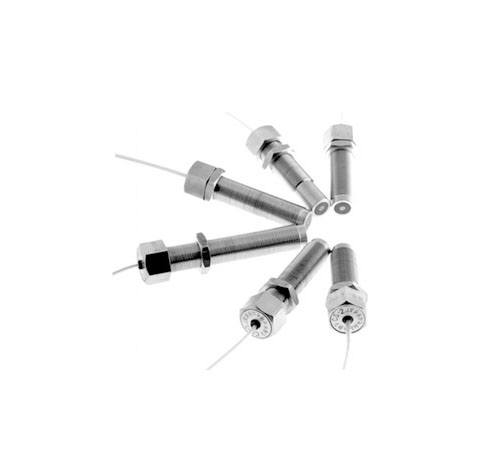

KM5530正反轉轉速傳感器安裝于測速端蓋上，感應導磁體上凸起的齒或是凹下的槽，相應的給出高低電平，用于檢測輪軸的轉速、線速度，通過計算處理也可得到被測體的加速度。該傳感器具備良好的低頻和高頻特性。低頻可至0Hz，可用于旋轉機械的零轉速測量，由于傳感器可給出兩路具有一定相位差的轉速信號，因此可進行正反轉判別；高頻可高至20KHz, 可滿足絕大部分工業領域的高轉速測量要求。傳感器與被測齒輪不接觸，無磨損，安裝方便，輸出波形是占空比約為50%左右的方波。雙通道轉速傳感器具有測速范圍寬，溫度適應范圍寬，抗振性強的特點。

二：技術參數

1．傳感器安裝

● 被測感應體為導磁體，上有齒或凹槽。

建議：測速齒輪 模數≥1.7，材料為導磁低碳鋼

注：非標齒或槽與平整面寬度不等將導致波形占寬比的變化。

● 安裝間隙：0.5～3mm,典型值為1.5mm

注：取決于被測件的振動情況

2．傳感器輸出特性

● 頻響特性：0～10kHz

● 輸出通道數：雙通道

● 輸出波形：方波，上升、下降沿時間  12μｓ±40%

● 輸出幅度：高電平：Ub-（1.8V±40%），低電平：<2.2V

● 脈沖占空比：50％±25％

●  相位差：90±30°（**通道超前）

注：取決于安裝方式，旋轉件的旋轉方向，本參數適用于本說明書圖四舉例的安裝方式。

● 負載能力： ±20mA （*大）

● 輸出阻抗：＜47Ω

3．工作環境要求

● 工作電源：Ub＝5～24V

● 功耗電流：≤35mA

● 工作溫度：－40℃～125℃（頭部）

●  耐振性能：振動（10Hz～2KHz）30g，沖擊100g

4．電氣特性

● 電源極性保護：有

● 輸出短路保護：有

● 絕緣強度：500V 50Hz，1min（通道與外殼）

 5．外接電纜及連接

●  外附導線：4×0.5mm2 屏蔽電纜, 標準線長為3.0米（可以按用戶要求延長）

●  傳感器外配電纜輸出定義如下圖所示：

具體選型詳情致電本公司。
