一、概述

n 內置 DSP 數字信號處理器

n 內置速度頻域

n 內置加速度振動傳感器

n 帶有 RS485 數字總線接口

n 內置 FFT 頻譜分析

n 內置加速度時域、頻域波形輸出

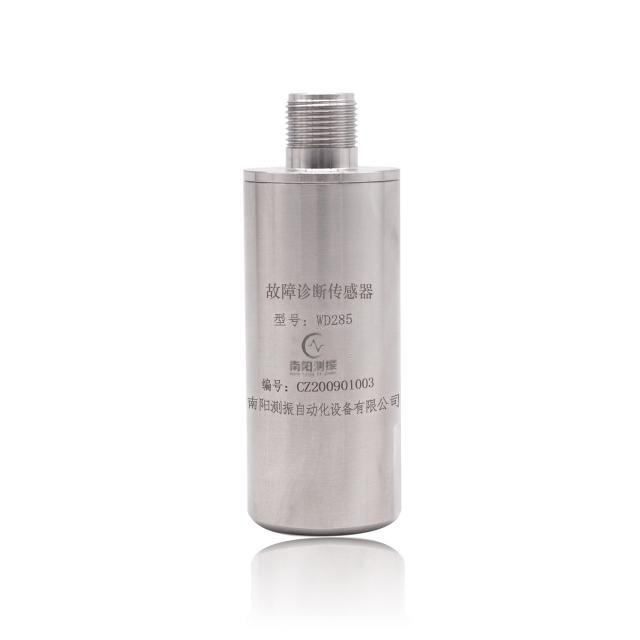

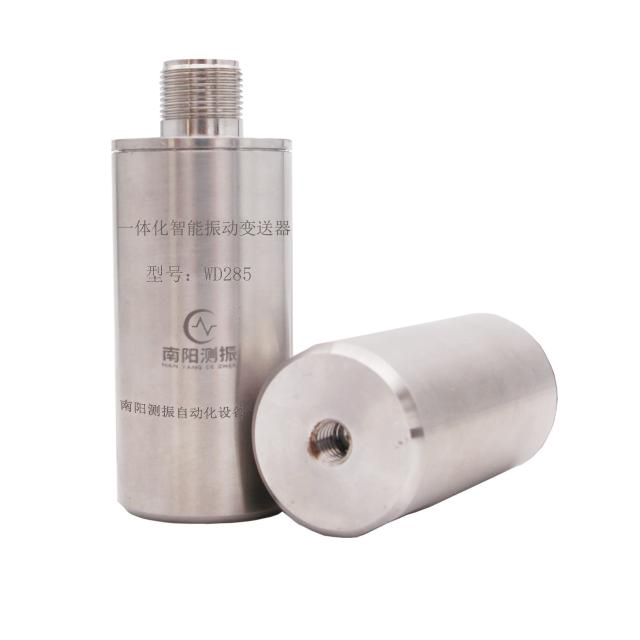

 WD285智能振動傳感器是一個低費用的、具有內置數字處理器（DSP）的，帶有RS485標準工業總線的振動傳感器，它能將機械振動信號直接轉換為數字化波形數據并轉換成頻譜，通過傳感器的RS485接口傳送到PLC/DCS/計算機。具有不銹鋼防水外殼，使傳感器適用于潮濕環境。

WD285是一個加速度傳感器，非常適用于發電廠、造紙廠、燃氣輪機和其它廣泛的工業應用。在這些要求嚴格的領域所獲得的知識和經驗同樣也應用在一些小型應用中，如柴油機、水泵、發電機等。

傳感器內置的模數轉換高頻采樣，采樣率為25.6kHz, 采集到的加速度數據由DSP信號處理器進行加窗（漢寧窗）和FFT（傅立葉變換）分析，得出3200譜線的頻譜，頻譜的分析頻寬為10kHz。傳感器將該頻譜通過485總線輸出，輸出模式可以是單次傳輸或連續更新傳輸，更新率為0.32秒一個3200譜線的頻譜。傳輸模式由PLC/DCS/計算機通過485總線下傳指令更改。

多達64個振動傳感器可以連接成一個振動測量網絡，連接到這個網絡的主機（如PC計算機）可讀取振動數據，并對數據進行分析，處理和顯示。

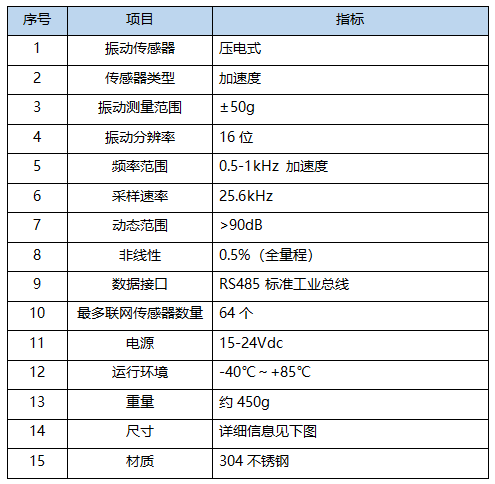

二、技術參數

三、振動傳感器引線定義說明

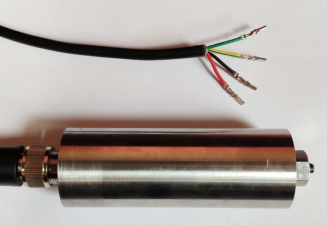

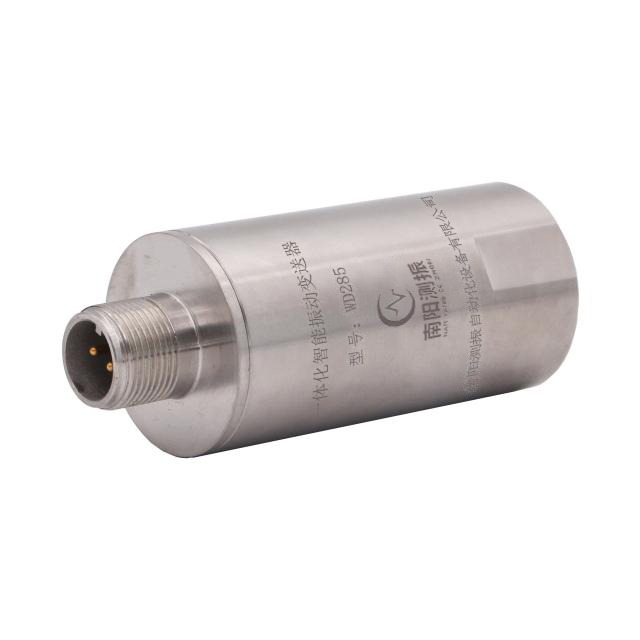

WD285振動傳感器采用抗振不銹鋼軟管引線結構，4芯（6芯）屏蔽電纜為傳感器提供電源和RS485通訊，信號的定義通過不同的電纜顏色來區別，下圖說明了傳感器信號定義。

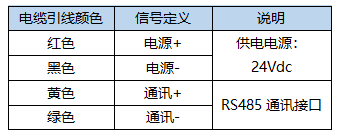

電纜信號定義表（僅供參考，以出廠定義為準）

四、頻譜圖

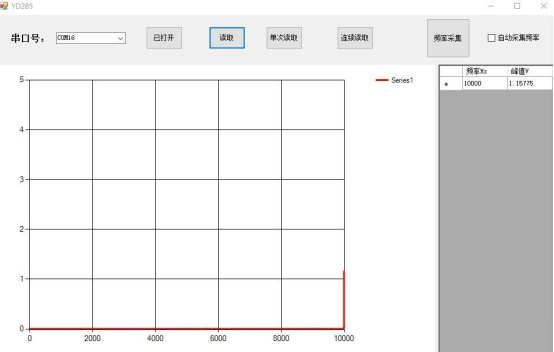

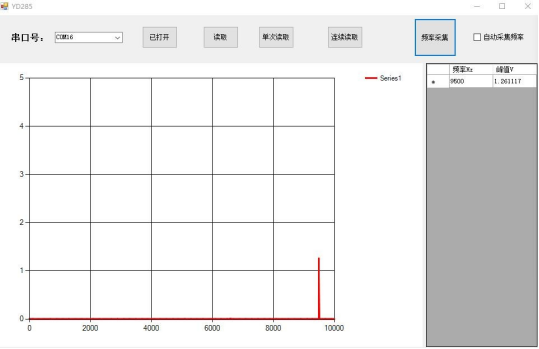

10KHz 1.15V 峰值頻譜圖
