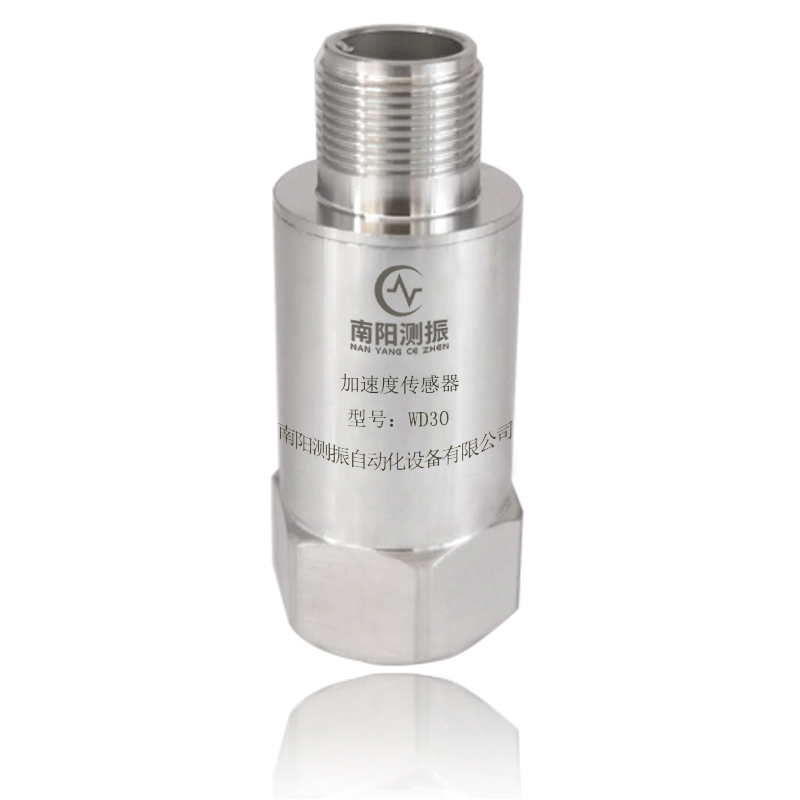

WD30加速度傳感器是在一片多晶硅上通過微機械加工出加速度敏感原件，它由轉換、測量、放大電路組成，屬于集成傳感器。WD30主要有狀態監測，沖擊測量和傾斜角測量三大用途，將振動量輸出信號經濾波、檢波，對設備的振動大小給出精確直觀的指示，監測設備是否正常運行。沖擊測量大量應用于汽車安全氣囊和安全帶系統中，保護乘車人的生命。傾斜角測量是當傳感器傾斜放置時，輸出與傾斜角存在反正弦的函數關系。當傾斜角較小時，近似為線性關系。

WD30具有優良的穩定性，可靠性和抗干能力。普通加速度傳感器通常需要在標準振動臺上進行標定，給使用帶來不便。WD30采用**的微電子加工技術和電容式測量原理，可獲得優良的低頻響應，通過重力加速度g就可對傳感器進行標準，且內置自檢系統。

一、基本參數

● 靈敏度：20mV/g～3V/g 可選

● 非線性：0.2%FS

● 頻響：0.2Hz～10kHz (-3dB)

● 溫漂：≤0.01%／℃(-20～+125℃)

● 分辨率：0.05%

● 供電電壓：+24V(2～10mA恒流）

● 測量范圍：

± 80 g (UB = 24 V...30 V)

± 40 g (UB = 20 V)

      ± 20 g (UB = 18 V)

● 可承受*大沖擊：10000g

● 橫向靈敏度：≤7%

● 磁場靈敏度：< 0,003 g/mT

● 應變靈敏度：< 0,0003 g/ ( μm/m )

● 頻率范圍：3 Hz ... 10 kHz (± 0,5 dB)

         1 Hz ... 15 kHz (± 3 dB)

● 共振頻率：20kHz

● 噪音：0,1 Hz-100 kHz ≤ 0,6 mVss

       0,1 Hz- 1 kHz ≤ 0,2 mVss

● 輸出阻抗：≤5Ω

● 斷路電路：-12 V ± 2 V

● 輸出信號：AC:0～5V

● 工作溫度：-20～+80℃

● 防護等級：IP64

● 外殼材料：不銹鋼（可按用戶要求改用其他材料）

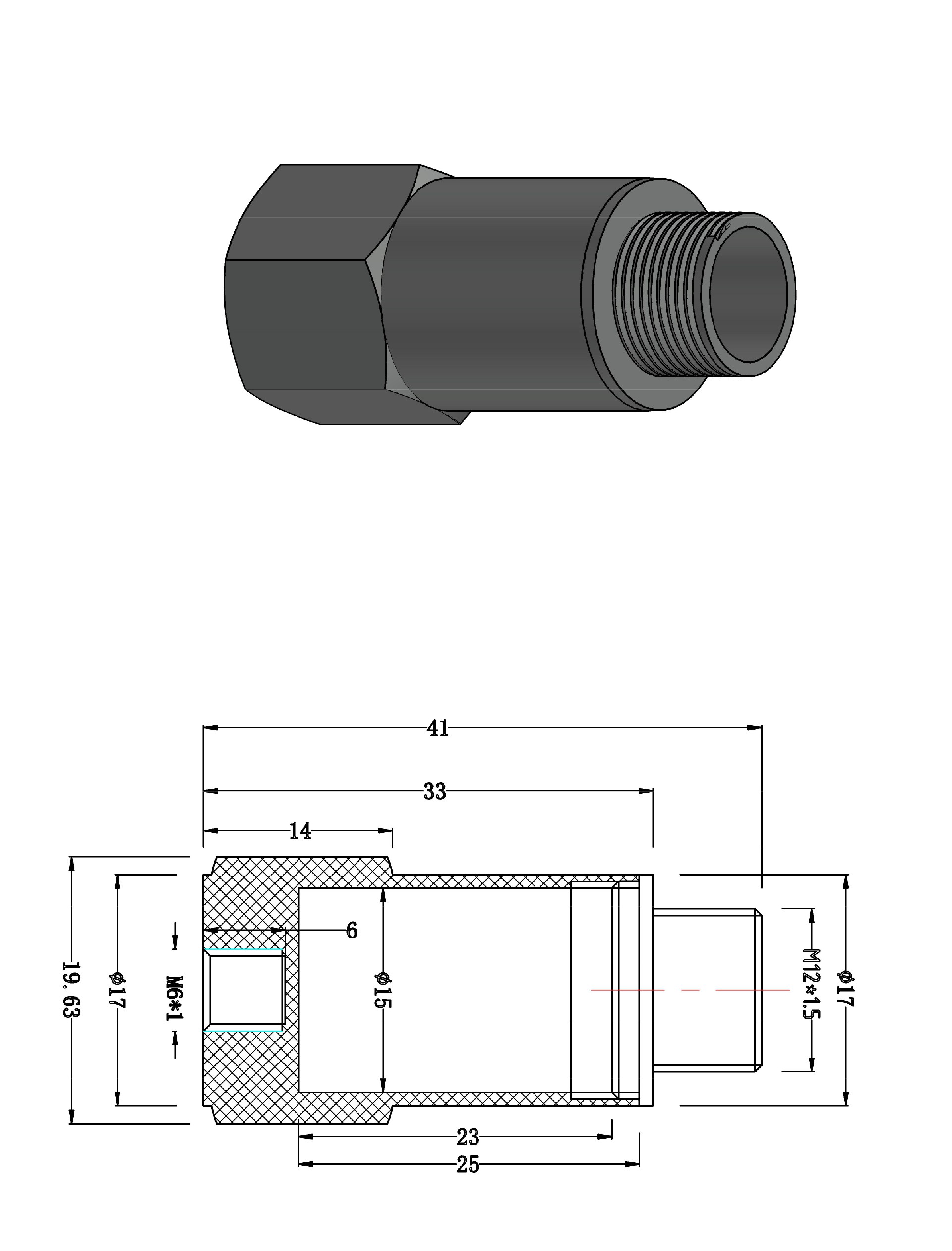

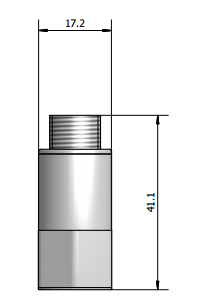

二、外形尺寸

三、安裝方式

用螺栓緊固于被測設備上。

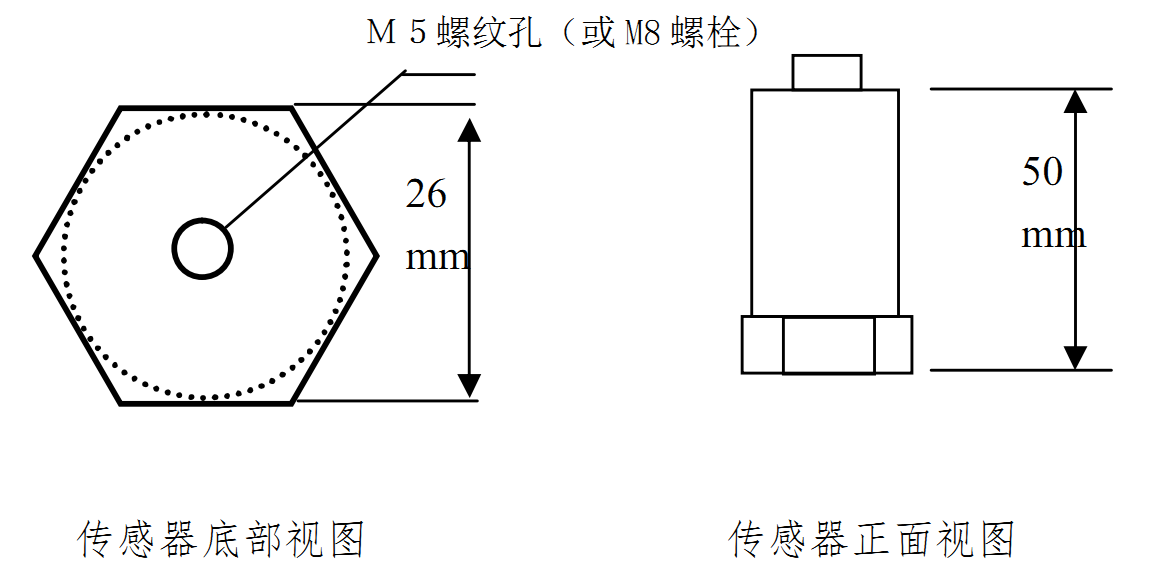

圖1 安裝示意圖

四、校準方法

WD30系列集成加速度傳感器一般無需二次校準，如需要可通過重力加速度g測量出實際靈敏度，由二次儀表進行修正。例如，某一集成加速度傳感器量程為±2g，標準靈敏度為１V/g，將其垂直于水平面正立時輸出2.5V直流電壓，將其水平放置時輸出為1.55V直流電壓，那么該集成加速度傳感器的實際靈敏度為(2.5-1.55)V/g。

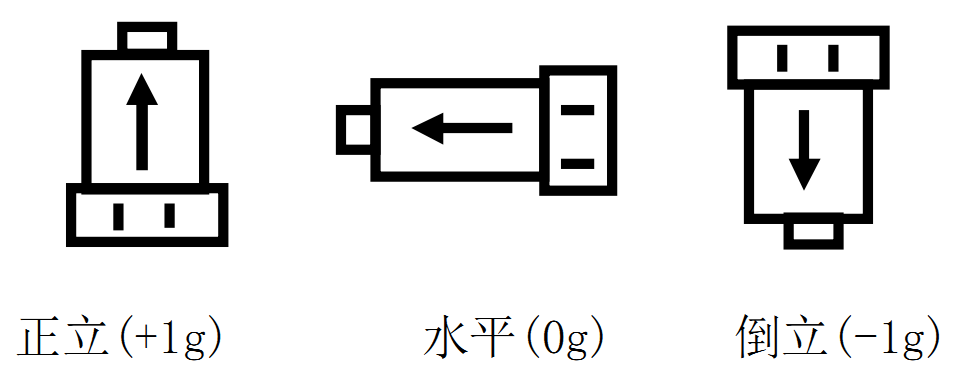

圖2 校準示意圖
