KM3340一體化轉速變送器與磁電式或轉速開關配套使用，監測旋轉機械的軸轉速是機器開車、停車以及穩定運行、閉環控制的一個不可缺少的環節。轉速的突然變化也是反映機器運行狀況出現故障的重要征兆,例如轉子碰磨、不對中、轉子系中的應力和軸承損壞等故障都會從轉速隨時間變化的過程中表現出來，特別是在啟停機的時候。因此對機械的軸轉速的長期連續監測可以提出早期的警告，避免更嚴重的機器損壞和無計劃的停產。

KM3340轉速變送器可以長期穩定可靠地監視旋轉機械的高或者低的軸轉速，適用于各種類型的旋轉機械。可配接一路多種類型的轉速傳感器（如磁電傳感器、轉速開關等），只要輸入的是正弦波，脈沖，方波信號就可以。一般非接觸傳感器的探頭沿徑向以適當的間隙安裝在軸系凸臺或凹槽或測速齒盤處，正對著感應體。使用不同的傳感器則對機器的測速盤或測量齒的模數、齒數、齒的分布有不同的應用要求。用戶需要注意是要針對不同機器的測量要求和現場條件選用合適的傳感器。用戶可以查看我們的傳感器選型手冊，其中有（轉速傳感器）或（轉速開關）兩種傳感器的應用供您選擇。

KM3340轉速監測儀外部是金屬殼，柔性薄膜面板，內部使用貼片元件。在技術上則運用等精度測量的原理，并采用了單片機技術，精心設計而成，這臺儀表具有高精度轉速測量顯示和高可靠的超速保護功能，經過長期的運行試驗考核，其性能穩定，可靠安全。

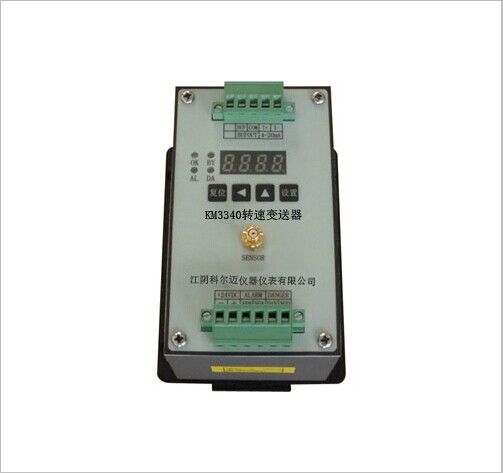

KM3340一體化轉速變送器現場安裝方便，可采用導軌或螺釘安裝。變送器上帶有顯示，方便現場設置參數。

二、主要技術指標：

◆外接電源：  +24VDC±10%

◆功  耗：  ＜2W

◆輸  入：  電渦流傳感器，磁電傳感器或轉速開關

◆輸入點數：  1點

◆輸出模式：  4～20mA（負載≤500Ω）

★注  意：  記錄輸出和輸入電源不共地。

◆報警方式：

報警設定點  2點（+警戒,+危險，）

繼電器狀態  常失電

繼電器輸出  2組常開繼電器（警戒，危險）

觸點容量    250VAC/5A或30VDC/5A

報警延時    1～9秒內可選

◆精   度：

    指   示    ＜0.1%

  標準輸出    ＜0.3%

◆頻率響應：  0.05～10 kHz

◆工作環境：

工作溫度    -20～70℃

存儲溫度    -30℃～85℃

相對濕度    20～95%無冷凝

◆顯示和參數調整方式：自帶顯示數碼管，參數調整可以在現場使用按鍵直接更改。

三、主要功能：

◆量  程：  可選，用戶可在儀表選型時訂制，由廠方預先設定。

◆狀態指示燈：

OK指示燈：  綠色發光二極管, 常亮時表示系統工作狀態正常; 如果不亮,則表明傳感器及與之相連的線路工作狀態不正常,同時報警回路切除，需要檢查傳感器及線路或儀表，故障排除后，系統進入正常監測狀態，燈自動轉入常亮。

ALARM指示燈：黃色發光二極管，用來指示警戒報警狀態；燈亮表示警戒報警繼電器動作，燈和繼電器動作是同步的。

DANGER指示燈：紅色發光二極管，用來指示危險報警狀態；燈亮表示危險報警繼電器動作，燈和繼電器動作是同步的。

BYPASS旁路燈：黃色發光二極管，常亮時表示，當達到報警值，繼電器不動作，而警戒與危險報警指示燈亮。其狀態可設。

◆報警功能：

警戒報警值：用戶在選型時訂制，由廠方預先設定，或通過面板上的按鍵進行調整。

危險報警值：用戶在選型時訂制，由廠方預先設定，或通過面板上的按鍵進行調整。

報警延時功能：儀表的這一功能增加了報警的可靠性，此延時時間僅對危險繼電器有效，延時時間由廠方預先設定，或通過面板上的按鍵進行調整。

◆報警復位功能：

當發生報警后，報警狀態分為自鎖和自復位兩種方式；自鎖時，報警功能始終保持，在監測情況正常后，需RESET鍵復位；自復位時，在監測情況正常后報警功能自動解除。用戶可在儀表選型時選擇其中一種方式，此功能由廠方預先設定?；蛲ㄟ^面板上的按鍵進行調整。。出廠默認自動復位方式。

◆自診斷功能：

任何輸入系統的故障，如探頭破裂，線路故障等都可被儀表自動檢測出來，顯示窗會顯示錯誤代碼信息，“OK”燈不亮，同時切除 “警戒”和“危險”報警回路，電流輸出為2.0mA左右。

 四、安裝使用

◆系統連接

系統連接包括將傳感器探頭、變送器以及DCS系統之間的電氣連接，以組成能投入工作的測量系統。

變送器的輸出應采用網狀屏蔽電纜，屏蔽電纜的屏蔽層需在接DCS系統一端單點接信號地，即屏蔽層前置器端不接，DCS系統接地。

變送器的原始信號輸出電纜總長不得超過300米，否則信號衰減將會過大。

連接示意圖如下：

◆傳感器安裝

●  轉速開關可由SIG、COM和POW(+15V)三端輸入，傳感器安裝時，將傳感器安裝在距齒頂1-3mm左右距離，固定傳感器即可。

●  轉速傳感器可由SIG和COM兩端輸入，將傳感器安裝在距齒頂1.5mm左右距離，固定即可。

◆ 變送器的安裝

變送器對工作環境的要求比探頭嚴格得多，通常將它安裝在遠離危險區，其周圍環境應該無腐蝕性氣體，干燥、震動小，環境溫度與室溫相差不大。在機器旁安裝，為了保證變送器工作安全可靠，有必要采用專用的安裝盒。

為了防止不同地電位造成的干擾，必須采用單點接地。變送器外殼是用鋁鑄造而成，為了屏蔽外界干擾，在變送器器內部已將殼體與信號端聯接；安裝底板和導軌卡座均為工程絕緣塑料，這樣可以保證在安裝變送器時，使變送器殼體與大地隔離(即 “浮地”)。

五、一體化軸位移變送器的安裝機械圖:

外形尺寸：高×長×深=121mm×71mm×67mm（加接線端子后深度*小80mm）

◆參數設置:

在參數設置狀態下，面板上的左顯示窗顯示需設置的參數類別，右顯示窗顯示所設置的參數狀態（參數值）。

◆按鍵說明

在儀表進行功能操作時，依次切換不同的設置項，將所設的參數值存儲到機器，然后進入下一項參數設置狀態;

在儀表進行功能操作時，使數碼循環左移1位；

         在儀表進行功能操作時，使對應位的數碼增1；

清除儀表對報警狀態和危險的記憶，復位繼電器,在參數設置過程中，按壓此鍵，可退出當前參數設置。

◆參數設置:

按     鍵，可循環改變需設置參數值的位數，同時相應位的數碼管發出閃爍。

按     鍵，可使當前閃爍的數值加1，從而可以使數值從0到9循環改變。

注：在以上設置過程中的任何時候，按復位鍵可終止當前設置

◆感應體個數設定說明

應用本儀表進行轉速測量時，涉及到以下幾個參數：

Z—感應體個數（齒數）

N—轉速（儀表顯示值）

F—輸入信號頻率

N=60*F/Z
