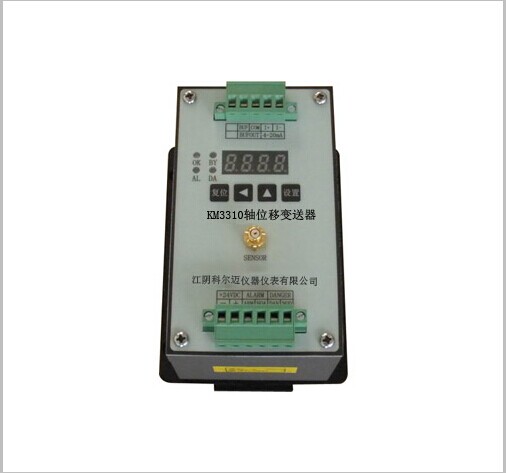

KM3310軸位移變送器將傳感器的位移信號，經變送器線性化、歸一化處理后， 直接輸出4-20mA信號，供給DCS、 PLC接口,為旋轉機械轉子的軸位移監測提供了一種簡便、低成本的方式。對主機、輔機設備如汽輪機、壓縮機、風機、泵、電機等進行軸位移實時監測，能真正起到對這類設備進行保護。它測量準確、穩定可靠，抗干擾性能強。

技術指標

1、供電電源：+24Vdc，*大工作電流小于20mA。

2、輸入：KM1100系列電渦流傳感器探頭。

3、靈 敏 度：8mA/mm。

4、輸    出：4～20mA，*大負載電阻500Ω。

5、精    度：＜±1%

6、輸出紋波：≤20mV。

7、頻    響：0～10KHz。

8、溫    漂： ≤0.1%℃。

9、外形尺寸： 90mm(W)×35mm(L)×70mm(H)。

10、安裝尺寸：底板安裝，51mm×51mm，采用四個M4×12 GB29-76螺栓安裝；導軌安裝，可以方便地安裝在標準35mm導軌上。

11、接線方式：采用Spring Loc 端子，有自動緊固的功能，不需要安裝工具即可接線，由于不需要螺栓固定，不會發生松動。

12、工作溫度： -30℃～80℃。

探頭選型

探頭的選型請參見KM1110系列中的探頭選型探頭的直徑與測量量程的對應關系如下表。

變送器選型

KM3310－A A－B B－C C

A A：量程選擇；01表示量程為1mm(±0.5mm)；02表示量程為2mm(±1mm)；

04表示量程為4mm(±2mm)。

B B：探頭直徑；05表示配套φ5探頭；08表示配套φ8探頭；11表示配套φ11探頭。

C C：探頭電纜長度；50代表探頭電纜加延伸電纜總長度為5米；90代表探頭電纜加延伸電纜總長度為9米。

選型示例

KM3310－0 2－0 8－5 0

表示：KM3310系列軸位移變送器，2mm量程，配套φ8探頭，探頭電纜加延伸電纜總長度為5米。
