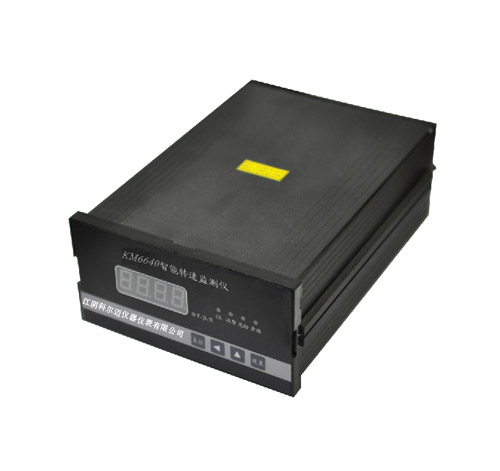

1． 主要功能

● 量程選擇：

在0~99999轉/分的范圍內分檔可選,用戶在儀表選型時訂制，由廠方預先設定.

● 顯示功能：

轉速測量值，報警值，功能信息在LED顯示窗上顯示。面板指示燈不同顏色的發光二極管配合儀表的測量狀態發出指示。在滿量程范圍內，測量顯示精度優于0. 1% (*大0.3%)。

● 報警功能：

用戶可自己設定轉速的“警戒”值和“危險”值，面板的指示燈指示“警戒”和“危險”報警，后面板端子提供繼電器輸出。

● 報警復位功能:

當發生報警后，報警復位分為自鎖和自動復位兩種方式；自鎖時，報警功能始終保持，在監測情況正常后，需按“復位”鍵復位；自動復位時，在監測情況正常后報警功能自動解除。用戶可在儀表選型時選擇其中一種方式，此功能由廠方預先設定或由用戶自己設定。

● 傳感器電源限流保護：

使用過程中不慎發生傳感器電源短路時，限流≤30mA，不會引起大火，滿足監測現場的安全要求。

● 記錄輸出功能：

在后面板端子輸出4-20mA模擬量信號，與記錄輸出相對應的量程范圍是參

數設置功能里設定，用戶可自己調整，輸出端子都設計有短路保護功能。

● 傳感器信號緩沖輸出：

經緩沖的信號為傳感器的原始信號從后面板端子排輸出。

● 超速報警響應快速:

超速報警動作響應快速，響應延遲時間<50ms。

● 能配接多種轉速傳感器：

適用的傳感器有轉速傳感器，轉速開關，電渦流傳感器等各種傳感器。

● 輸入信號頻率范圍：0.02Hz ~ 25KHz。

● 參數設置功能:

儀表的功能使用和參數都可通過面板上的按鍵實時設定完成，操作平穩，方便快捷。

2． 技術說明

● 頻率范圍：0.02Hz ~ 25KHz。

● 輸入：

   傳感器輸入   轉速開關，轉速傳感器，電渦流傳感器等各種轉速傳感器

輸入點數     1點

輸入阻抗     50KΩ

● 系統輸入/輸出轉換精度（含傳感器）：

記錄輸出     ±0.3%（全量程）     25℃

數碼顯示     ±0.1%（全量程）     25℃

● 記錄輸出（后面板端子）：

4-20mA（*大負載500Ω）；

● 緩沖輸出（后面板端子）：

經緩沖的信號為傳感器的原始信號從后面板端子排輸出。

● 傳感器電源輸出：電渦流傳感器 -24±1V，15mA，短路限流≤30mA

                   轉速傳感器  無

                   轉速開關  +24±1V，15mA，短路限流≤20mA

● 報  警：

報警設定點    危險1點,警戒1點

繼電器狀態    常失電

報警繼電器輸出  2組繼電器，各繼電器均有（常閉、常開）；

觸點輸出容量  250VAC/7A或30VDC/10A。

報警復位   自動復位,危險自鎖，須手工復位。

● 環  境：

工作溫度   0 ∽ 65℃

存儲溫度 -30 ∽ 85℃

相對濕度  20 ∽ 95% 無冷凝

● 工作電源：165-265VAC， 47-440HZ

● 功耗：10W

● 質量：＜1.5KG

● 標準盤裝臺式金屬機箱

3． 儀表原理說明

儀表原理框圖：

4． 顯示與按鍵說明

● 顯示窗：

儀表前面板有一個顯示窗，由4個或5個LED紅色數碼顯示管組成，在儀表進行正常的監測時，顯示監測值；在實現功能操作時，顯示功能信息代碼。

● 狀態指示燈：

在儀表前面板顯示窗的右邊，設置有4個發光二極管，用來指示LED顯示信息的性質、儀表功能和報警狀態，具體如下：

OK    綠色,常亮表示儀表、傳感器及與之想相連的線路工作狀態正常。

報警  黃色,當轉速達到報警值時,此燈常亮,報警繼電器動作。此燈配合儀表的報警狀態功能, 在監測正常后，自鎖狀態下需按復位鍵,燈才熄滅。 自恢復狀態下,此燈自動熄滅。

停車  紅色,用來指示停車狀態,當轉速達到報警值時,此燈常亮,報警繼電器動作。此燈配合儀表的報警狀態功能, 在監測正常后，自鎖狀態下需按復位鍵,燈才熄滅。自恢復狀態下,此燈自動熄滅。

旁路   黃色，該燈亮表示，當報警值達到警戒或危險值，繼電器不動作，反之繼電器動作。具體使用方法見參數設置。

● 按鍵說明

在儀表進行參數設置時，依次切換不同的設置項。將所設的參數值存儲到機器，然后進入下一項參數設置狀態。

在儀表進行功能操作時，使數碼循環左移1位；

在儀表進行功能操作時，使對應位的數碼增1；

在監測狀態下清除儀表對報警狀態和危險的指示燈并復位繼電器，在參數設置時，退出當前參數設置狀態。

5． 參數設置與功能使用說明

在參數設置狀態下，面板上的顯示窗會顯示需設置的參數類別和參數狀態（參數值）。

SPA      量程                         0——99999

 NUT      齒數                          0——60

AL       報警值                     0——99999

 AS       報警延時                      （0——19）S

 DA       危險值                    0——99999

 DS       危險延時                      （0——19）S

PST     繼電器復位方式            0 自恢復  1 自鎖

參數設定鍵操作步驟

   當按到相應的參數時，可通過下列方式修改

按     鍵，可循環改變需設置參數值的位數，同時相應位的數碼管發出閃爍。

按     鍵，可使當前閃爍的數值加1，從而可以使數值從0到9循環改變。

當參數修改完成后按復位鍵即可。

● 感應體個數設定說明

應用本儀表進行轉速測量時，涉及到以下幾個參數：

Z—感應體個數（齒數）

N—轉速（儀表顯示值）

F—輸入信號頻率

N=60*F/Z

6． 系統的連接與使用

后面板接線圖示：

傳感器的連接：

● KM5510轉速開關可由SIG、COM和POW(+24V)三端輸入，傳感器安裝時，將傳感器安裝在距齒頂1-3mm左右距離，固定傳感器即可。

● KM1100電渦流傳感器可由SIG、COM和POW(-24V)三端輸入，傳感器安裝時，將傳感器對準齒頂，量傳感器的輸出電壓out，為中點-10V左右，固定傳感器即可?；蛘邔鞲衅靼惭b在距齒頂1.5mm左右距離，固定即可。

● KM5520轉速傳感器可由SIG和COM兩端輸入，將傳感器安裝在距齒頂1.5mm左右距離，固定即可。

端子排的連接：

特別 注意：1、請不要使用空白端子。

           2、COM和COM不允許直接接通，否則會帶來誤差。

           3、電渦流傳感器和轉速開關到儀表端子采用三芯屏蔽電纜，屏蔽電纜屏蔽可與SHLD端子相連。

           4、轉速傳感器到儀表端子采用兩芯屏蔽電纜，屏蔽電纜屏蔽層可與SHLD端子相連。

注意: 儀表端子上的地（COM）與機殼地之間絕緣電阻500VDC ≥500MΩ，允許機殼地直接與控制屏地相接。

信號傳輸電纜的連接

注意：1、避免信號傳輸電纜與控制電纜和電源電纜在一起走線。

2、把所有的電纜安裝在導管中或放置在電纜架上。

3、推薦使用三芯電纜的要求如下：鍍銀編制電纜或扁平屏蔽銅線（芯線為軟銅線）

     注意：先上電，后加信號，否則可能引起意外故障報

7． 開箱與安裝

打開儀表包裝后,每臺儀表有安裝支架一副，合格證與使用手冊各一份。

控制柜上儀表的安裝位置及結構如下圖所示：

將固定桿分別插入左右兩側安裝槽內，再用安裝螺桿擰緊。
