一、用途及適用范圍

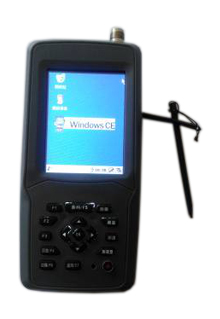

WD61便攜式振動巡檢儀由加速度傳感器和具有峰值檢波功能的智能測量儀表組成。該儀表采用液晶顯示，并可實時存儲0-999共1000個測點數據.由于它既有體積小、不需外接電源、工作穩妥定可靠、讀數直觀、在測量現場可以免除人工記錄，與PC機通訊實現數據化管理的特點，因此特別適合于電力、石油、化工等系統的汽輪發電機組、電動機、壓縮機、泵等設備振動的巡回檢測和數據管理。

二、產品特點

1、 配接三角剪切式壓電加速度傳感器

2、 內置紅外測溫傳感器

3、 內置非接觸光電轉速傳感器

4、 內置條碼掃描傳感器（一維條碼）

5、 內置RFID讀卡器ISO14443A/B

6、 內置300萬像素攝像頭（現場照相）

7、 IP64(防水防塵）設計

三、技術參數

四、測量量程，頻程和頻響誤差

五、使用說明

1、電池安裝

 打開儀表背面電池盒蓋，將6F22型9V疊層電池裝入電池盒，注意電池正負極性，然后蓋上蓋子。

2、儀表主機軟件安裝

雙擊“SETUP.EXE”,按“下一步”即可，密碼可隨意輸入。

完成安裝后在桌面產生一個快捷方式：。

3、USB轉RS232串口驅動程序安裝

主機軟件安裝完成后，還需安裝USB轉RS232串口驅動程序，可通過“開始”->“程序”->“CUT-61 測振儀”->“USB驅動”進行安裝。

4、儀表主機界面操作模式

WD61操作模式有兩種，分別為全功能模式和局部功能模式。

全功能模式：此種操作方式方便用戶在不同時間對同一設備進行檢測，獲得多組測量數據。

局部功能模式：此種操作方式方便多個用戶對多臺旋轉設備進行分別測量，并獲得不同的測點數據。

兩種方式均通過PC軟件進行設置。有關兩種方式的詳細介紹如下，請用戶仔細閱讀后根據實際測量需要來選擇合適的模式進行測量。

A.全功能模式

全功能模式下，WD61便攜式振動巡檢儀能夠測量和保存0-999共1000個測點的數據。用戶可以通過“↑”、“↓”箭頭查看相應的歷史數據，可以通過“單位”鍵改變當前測量的類型，如果發現歷史數據有誤，可以在相應的位置上重新測量和存儲，并且可以通過USB接口把表內的數據傳輸到PC機，并保存在excel文件中，保存的文件名為PC機獲取WD61 測振儀數據時的時間。

      ●具體操作：

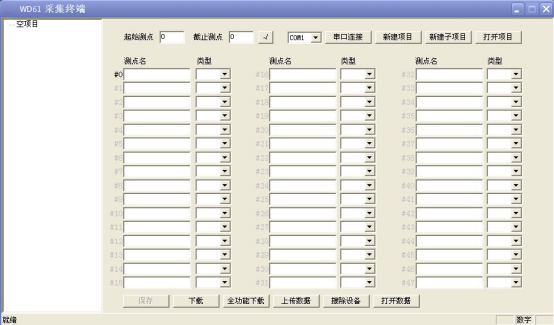

全功能設置：

1. 點擊“串口連接”

2. 點擊“全功能下載”

3. 實現全功能模式。

● 數據傳輸：

1. 點擊“串口連接”

2. 點擊“上傳數據”

3. 提示數據上傳完畢

       4.點擊“打開數據”，查看當前上傳的數據。文件名類似“2010-03-15

         13-07-13.xls”。

B.局部功能模式

局部功能模式下，WD61便攜式振動巡檢儀能夠測量和保存*多48個測點的數據。用戶可以通過“↑”、“↓”箭頭查看相應的歷史數據，但不可以通過“單位”鍵改變當前測量的類型，如果發現歷史數據有誤，可以在相應的位置上重新測量和存儲，并且可以通過USB接口把表內的數據傳輸到PC上，并保存在excel文件中。和全功能模式不同，局部功能模式可以使用多臺設備分別測量不同的測點，并通過PC軟件獲取各個設備的數據到同一個excel文件中，以便于對數據的進一步處理。

● 具體操作：

局部功能設置：

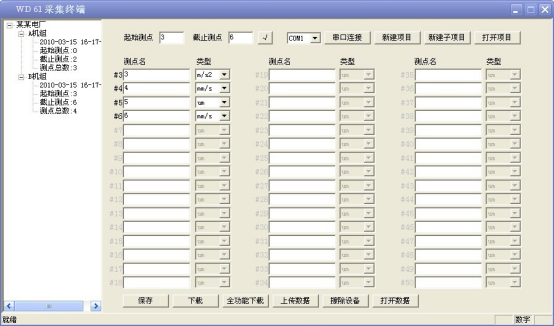

1.點擊“新建項目”，輸入項目名稱，例如“某某電廠.Prj”

2.點擊“新建子項目”，輸入子項目名稱

3.在“起始測點”和“截止測點”填入相應的測點，點擊“√”

4.在相應的測點填入測點名稱和測點類型。

5.點擊“保存”完成子項目的建立

6.同樣方式可建立多個子項目

7.點擊“串口連接”

       8.選中其中一個子項目

       9.點擊“下載”即可。

● 數據傳輸：

1. 點擊“串口連接”

2. 點擊“上傳數據”

3. 提示數據上傳完畢

4. 點擊“打開數據”，查看當前上傳的數據。文件名類似“某某電廠.xls”。

六、其它功能

擦除功能：可擦除當前設備的測點數據，但不擦除設備的測點參數。

七、測量方法

將傳感器吸附到被測物體的振動垂直截面（用磁座吸附式）或（采用探針進行測量，注意探針與被測體一定要相互垂直，否則會影響測量準確度），將連接傳感器的信號線插入儀表左方“傳感器輸入”插口，按下“測量”鍵完成振動的測量，按下“存儲”鍵實現數據的本地存儲，并且系統自動指向下一個測點。在全功能模式下，可按下“單位”鍵，改變測量單位后進入測量。

雙測頭配件如下所示：

八、保養

1、儀表可能由于傳感器信號線損壞或接觸不良而無顯示，應經常檢查導線狀況

2、傳感器芯體采用全封閉結構，除信號傳輸線外，不可自行拆卸

3、儀表長期不用，請將電池取出，以免儀表受蝕。
